一篇文章帶你了解二極管的相關參數

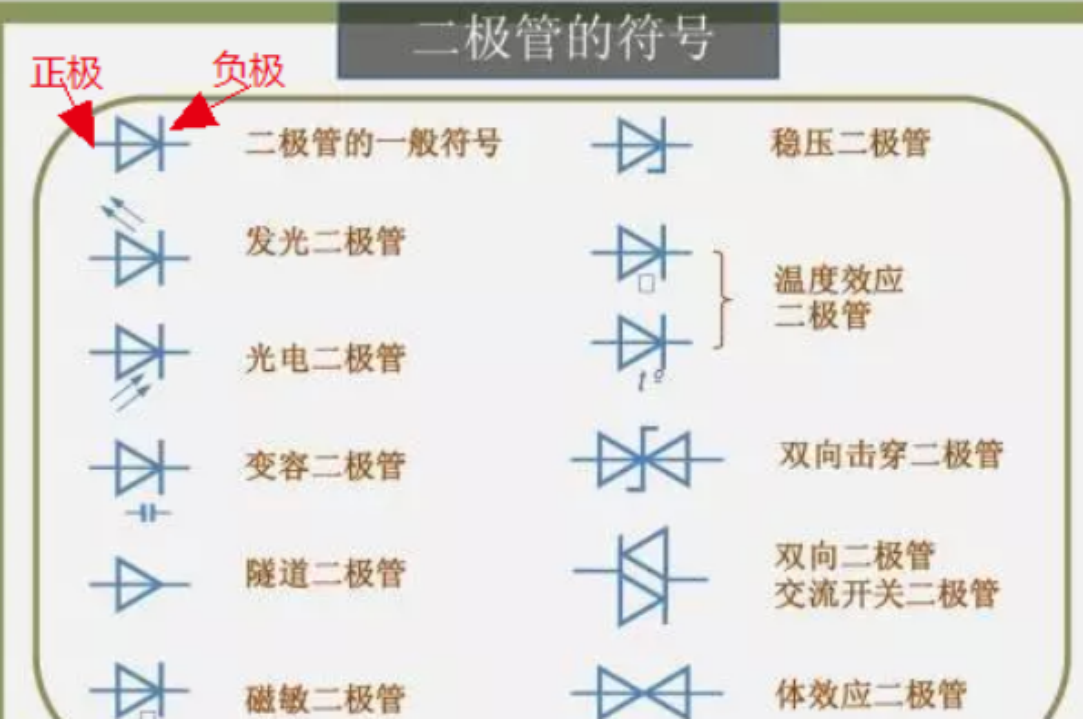

符號

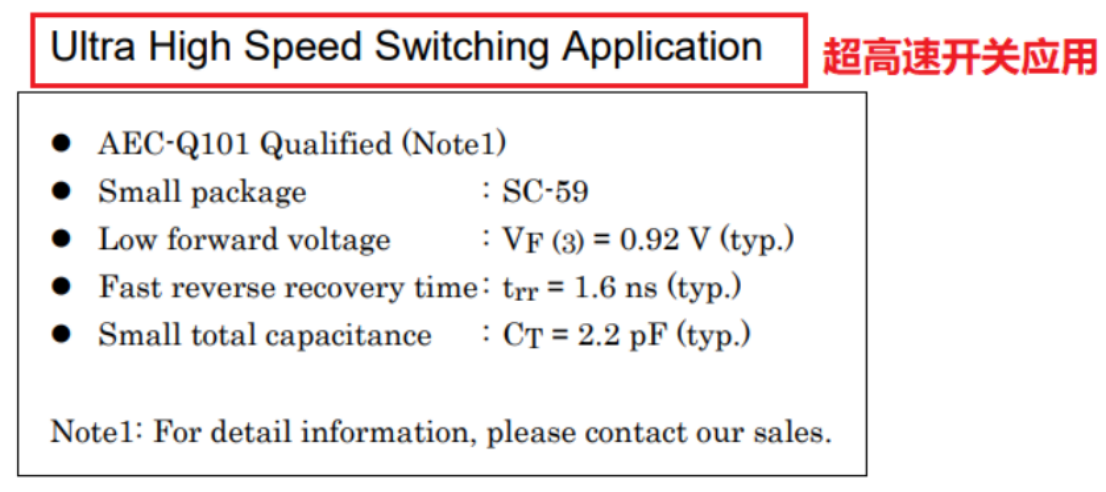

特性參數
正向電壓(Vf)
Vf ** Forward Voltage Drop，即正向電壓降。這是二極管在正向偏置狀態下，從陽極（Anode）到陰極（Cathode）所需的電壓。當二極管正向偏置時，即陽極連接到正電源，陰極連接到負電源或地，電流會通過二極管。
二極管的正向電壓降（Vf）通常是固定的，并且對于特定類型的二極管，其值通常在0.6到0.7伏特（V）之間。例如，硅二極管的正向電壓降大約是0.7伏特，而鍺二極管的正向電壓降大約是0.3伏特。
反向恢復時間（Trr）
TRR ** Turn-off Reverse Recovery Time，即反向恢復時間。這是指二極管在從正向?qū)顟B(tài)切換到反向截止狀態時，從正向電流減少到零，再到反向電流出現的時間間隔。
正向恢復時間（tF）：正向恢復時間是二極管開始導通所需的時間，稱為正向恢復時間。換句話說，二極管從關閉狀態切換到開啟狀態所花費的時間稱為正向恢復時間 （ t F ）。
在二極管的工作過程中，當電流從正向減小到零時，二極管內部的電荷載流子（電子和空穴）開始重新分布，以建立新的電場。這個過程中，二極管會經歷一個短暫的恢復期，直到反向電壓足夠高，使得載流子能夠重新注入，從而形成反向電流。
Trr 對于二極管在開關電路中的應用非常重要。如果二極管的反向恢復時間較長，它可能會在開關過程中產生較大的反向電流，這可能會對電路造成干擾，尤其是在高頻開關應用中。因此，設計人員通常會選擇具有較短 Trr 的二極管，以提高電路的性能和可靠性。
結電容（CT）
CT參數通常指的是二極管的總電容（Total Capacitance），也稱為等效串聯電容（Equivalent Series Capacitance, ESC）或結電容（Junction Capacitance）。這個參數是二極管在反向偏置狀態下，由于其內部結構導致的電容效應。
總電容主要由兩部分組成：
勢壘電容（Barrier Capacitance）：這是由于二極管內部PN結的勢壘區導致的電容效應。當施加反向偏置電壓時，PN結的勢壘區會存儲電荷，形成一個電容。
擴散電容（Diffusion Capacitance）：這是由于二極管內部載流子（電子或空穴）在擴散過程中形成的電容效應。當施加反向偏置電壓時，載流子會在PN結兩側擴散，形成一個電容。
總電容的值對于開關二極管來說非常重要，因為它會影響二極管的開關速度?？傠娙菰酱?，開關速度越慢，因為二極管需要更長的時間來充放電電容。在高速開關應用中，設計人員通常會選擇具有較小總電容的二極管，以提高電路的性能。

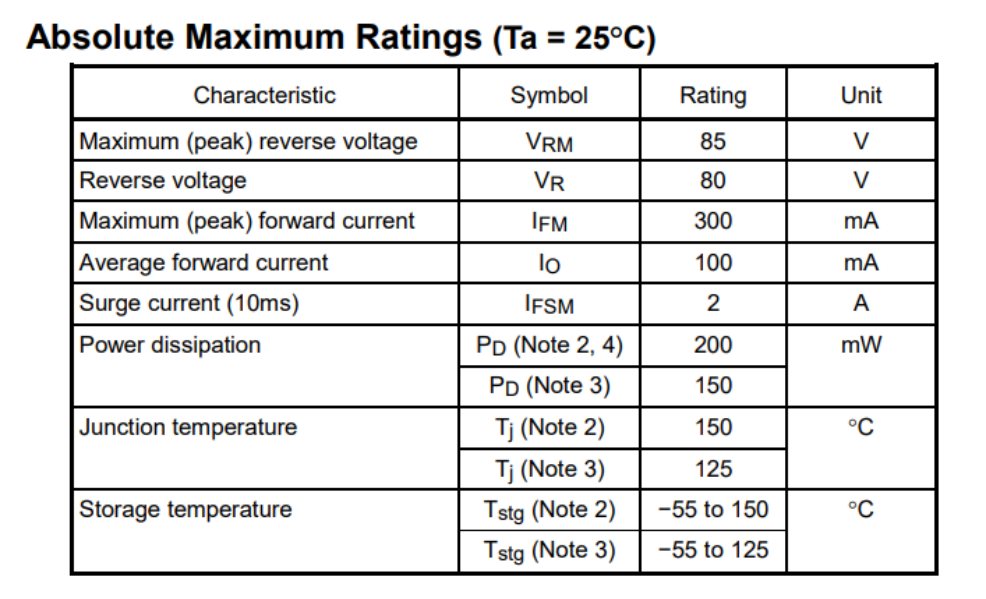

極限特性
VRM & VR
VR：這是二極管在反向偏置狀態下可以承受的連續工作電壓，也稱為反向連續工作電壓。這個參數**了二極管在反向偏置狀態下能夠長時間承受的電壓值，而不會發生損壞。在實際應用中，電路中的反向電壓應該始終低于VRM值
VRM：這是二極管在反向偏置狀態下可以承受的瞬時峰值電壓，也稱為反向峰值電壓。這個參數**了二極管在反向偏置狀態下可以承受的短暫高電壓值，通常在電路的瞬態或脈沖情況下出現。瞬時峰值電壓可能會超過連續工作電壓，但這種超過是短暫的，不會對二極管造成FOREVER損壞。
注意余量設計，手冊中它是80V，在一些極限的環境下它的反向電壓也電或流，都會有所變化，那我們?yōu)榱诉@個設備的可靠性，都會給它有一個打折，大概80%，也就是64V。
IFM &IO
IFM：這是二極管在正向偏置狀態下可以承受的MAX正向峰值電流。IFM是二極管的一個極限參數，表示在正向偏置狀態下，二極管可以承受的最大電流值，超過這個值可能會導致二極管過熱甚至損壞。在設計電路時，必須確保流過二極管的正向電流始終低于IFM值。
IO：這是二極管在正向偏置狀態下可以承受的MAX正向連續電流。IO 是二極管的一個工作參數，表示在正向偏置狀態下，二極管可以長時間承受的電流值，而不會發生損壞。在實際應用中，電路中的正向電流應該始終低于IO值。
IFSM
MAX浪涌電流 (Isurge)：在設計需要承受瞬時高電流的電路時，要確保二極管的MAX浪涌電流大于電路中的浪涌電流，以避免二極管損壞。
在二極管手冊中，對電路設計影響MAX的參數主要有以下幾個：
額定電流（Forward Current）：這是指二極管在正向?qū)〞r可以安全通過的最大電流。如果流過二極管的電流超過這個值，可能會導致二極管燒毀。
最大反向電壓（Reverse Voltage）：這是指二極管在反向工作時能承受的最大電壓。超過這個電壓，二極管可能會被擊穿。
反向恢復時間（Reverse Recovery Time）：這是指二極管從正向?qū)顟B(tài)轉到反向阻斷狀態所需的時間。這個時間對高頻電路的影響比較大。
結電容（Junction Capacitance）：這是指二極管內部的電容，它會影響電路的響應速度和穩定性。
開關速度（Switching Speed）：這是指二極管在導通和截止之間切換的速度，對于高頻電路來說，這是一個重要的參數。
在選擇合適的二極管時，需要根據電路的實際情況，綜合考慮這些參數，以確保電路的正常運行。
