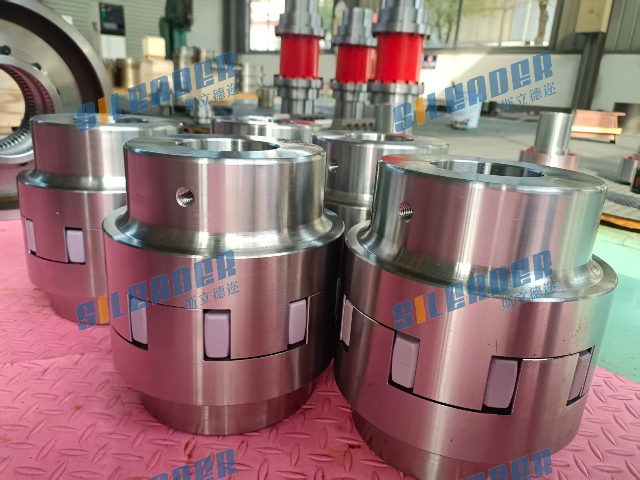

帶制動盤梅花形彈性聯軸器的結構與組成帶制動盤梅花形彈性聯軸器，又稱爪式聯軸器，主要由兩個金屬爪盤和一個彈性體構成其結構特點如下：金屬爪盤：通常采用45號鋼，通過車削、銑削、拉削等機加工制成，并經整體熱處理以保證機械強度；部分產品也有鑄件形式，但鑄件爪盤在高速或高負載下易發生爪齒脫落，重要場合不建議使用彈性體：主要為梅花形彈性元件，材質多為聚氨酯，具有四瓣、六瓣、八瓣、十瓣等不同規格，可提供三種不同硬度選擇，具備耐油、電氣絕緣特性，工作溫度范圍為-35℃~+80℃帶制動盤梅花形彈性聯軸器的特性性能優勢補償與減振：可吸收振動，補償徑向、角向及軸向偏差，無齒隙設計確保傳動精度結構與維護：結構緊湊、重量輕，轉動慣量小，無需潤滑，便于檢查和維修；更換彈性元件時需沿軸向移動兩半聯軸器固定方式：支持頂絲、夾緊、鍵槽等多種固定方式，適配不同安裝需求SWC-I型輕型十字軸式萬向聯軸器安裝角度大，轉動慣量小，采用新型接管，保證其抗扭強度，維護率低。遼寧直銷梅花聯軸器一般多少錢

QGCA型圓柱形囝孔聯接球面滾子聯軸器性能優勢??高承載能力?：花鍵多齒嚙合與滾子組件協同工作，可傳遞大扭矩（公稱轉矩范圍覆蓋500~50000N·m）?傳動精度高?：漸開線花鍵的齒形精度（IT8~IT10級）確保傳動平穩性，球面滾子減少附加振動?長壽命設計?：花鍵副采用20CrMnTi材質并配合碳氮共滲熱處理，齒面硬度達HRC58，滾子組件經表面硬化處理?應用場景：冶金設備（如軋機主傳動）、重型工程機械（如起重機回轉機構）、船舶推進系統等大功率、重載場景山東萬向梅花聯軸器工廠直銷WX/WXD小型十字軸式萬向聯軸器每節大軸間夾角45度。

LMS梅花聯軸器安裝質量檢查方法?

對中精度檢測?使用百分表測量兩半聯軸器法蘭盤的端面和外圓跳動：外圓＜250mm時跳動值≤0.05mm，＞250mm時≤0.08mm?。軸向傾斜誤差需≤0.02mm/m，徑向位移≤0.05mm?。?間距與軸向?qū)R驗證?檢測兩半聯軸節間距誤差≤0.4mm，軸頭端面需與半聯軸節齊平。

梅花彈性體之間預留≥1mm縫隙，補償熱膨脹和動態偏移?。?螺栓緊固狀態?螺栓需按對角線分階段擰緊（1/4→1/2→全扭矩），確保受力均勻?。

檢查緩沖套、彈性墊圈是否安裝到位，螺母無松動。?空載試運行?啟動前空載運行1分鐘，檢查振動和異響，振動值需符合電機標準（如1500r/min時≤0.085mm）?。

維護建議每月檢查彈性體磨損，定期涂油防銹?。避免過載或長期超轉速運行（＞15300r/min）?

GSL型貫穿式鼓形齒聯軸器是一種專為重載傳動設計的剛性聯軸器，通過鼓形齒結構實現多向位移補償，廣泛應用于冶金、礦山、船舶等工業領域。其**信息：?結構特征??鼓形齒設計?：外齒制成球面，球心位于齒輪軸線，齒側間隙較直齒大，允許角位移達1°30，比直齒聯軸器提升50%?貫穿式結構?：采用軸套貫穿連接，分正裝（GSL-Z）和反裝（GSL-F）兩種形式，適用于不同安裝需求?潤滑系統?：配備進油孔和回油通道，通過支撐環與配油環實現軸內潤滑，確保齒面耐磨性?ZC型彈性柱銷齒式由兩個半聯軸器凸緣外緣和外套的內緣制成半徑相同的半元形凹槽，組合成柱銷孔以嵌入柱銷。

QGCA型圓柱形軸孔聯接球面滾子聯軸器是一種結合了漸開線花鍵高精度傳動與球面滾子聯軸器補償能力的復合式聯軸器，適用于需要大扭矩傳遞和角度補償?shù)墓r。關鍵信息：?結構特點??圓柱形軸孔聯接?：采用圓柱形軸孔設計，簡化安裝過程，適用于標準軸徑連接?球面滾子聯軸器?：通過球面滾子結構補償兩軸間的角度偏差（通常允許3°~5°），同時具備徑向和軸向位移補償能力?1。?漸開線花鍵聯接?：采用漸開線齒形設計，實現自動定心功能，齒側均勻受力，抗扭強度較矩形花鍵提升40%以上，且支持軸向滑動調節?。MP型膜片聯軸器承載能力大，適用范圍大，壽命長，傳遞公稱轉矩為0.063-10000KN.m.遼寧直銷梅花聯軸器一般多少錢

HC型彈性柱銷聯軸器兩個半聯軸節軸孔J/Y型式可任意組合，使用溫度-20℃~+70℃.遼寧直銷梅花聯軸器一般多少錢

LMS梅花聯軸器安裝前檢查?清潔兩軸表面及聯軸器內孔，確保無雜物或碰傷核對聯軸器內孔直徑、長度與軸伸尺寸匹配，建議半聯軸節長度比軸伸短10-30mm?預熱與裝配?將半聯軸節預熱至120-150℃（如放入保溫箱或油槽），便于內孔膨脹后安裝安裝后確保軸頭與半聯軸節端面齊平，檢測兩半聯軸節間距誤差≤0.4mm?找正與固定?使用百分表檢測法蘭盤端面和外圓跳動：外圓＜250mm時跳動≤0.05mm，＞250mm時≤0.08mm螺栓從法蘭盤小孔穿入，大孔穿出，依次套緩沖套、彈性墊圈并擰緊螺母

啟動前檢查?：確認螺母無松動，空載運行1分鐘后再加載?維護要求?：每月涂刷機油，避免彈性體因偏移或安裝不當提前損壞 遼寧直銷梅花聯軸器一般多少錢
