WGP型帶制動盤鼓形齒式聯軸器的結構與設計特點WGP型帶制動盤鼓形齒式聯軸器是一種特殊的機械傳動部件，其重要設計在于外齒呈球面形狀，球面中心位于齒輪軸線上，可允許兩軸產生相對角位移時保持良好嚙合該聯軸器主要由內齒圈、帶外齒的凸緣半聯軸器、制動盤及軸套等組成，外齒分為直齒和鼓形齒兩種形式，其中鼓形齒結構能明顯改善接觸條件，提高傳遞轉矩能力并延長使用壽命制動盤與右軸套采用剛性連接，制動負荷和振動由右軸套承擔，避免對齒面嚙合性能造成影響，同時提升制動盤穩定性，保障運行可靠性其整體結構簡單、安裝方便，徑向尺寸小且承載能力大，適用于多種工況聯軸器的失效形式主要包括彈性元件斷裂、齒面磨損、螺栓松動等，需針對性制定維護策略。廣東直銷萬向軸聯軸器市場

標準伸縮法蘭式萬向聯軸器主要部件包括：?法蘭盤?：標準法蘭或雙法蘭設計，通過螺栓與設備軸端固定?。?十字軸與軸承?：合金鋼十字軸搭配滾針軸承，部分型號采用雙層花鍵副增強軸向穩定性?。?

伸縮機構?：內外花鍵套或滑動花鍵軸，實現軸向位移補償?。?

密封與防護?：防塵罩和潤滑脂嘴設計，防止雜質侵入并延長使用壽命?

疲勞扭矩：9~560kN·m（SWC-1系列）極限轉速：≤3000r/min（視型號而定）

工作溫度：-20℃~120℃（常規工況） 廣東附近哪里有萬向軸聯軸器廠家電話LC型滾子鏈聯軸器工作原理是利用一條雙排的鏈條同時與兩個齒數相同的并列鏈輪嚙合，裝拆方便，維修容易。

萬向聯軸器的維護和保養是確保其長期穩定運行、延長使用壽命的關鍵。

我們建議定期潤滑潤滑劑選擇：根據制造商推薦使用合適的潤滑脂或潤滑油（如鋰基潤滑脂、二硫化鉬等）。高溫或重載環境需選用高溫潤滑脂。潤滑周期：普通工況：每工作300~500小時或每3個月潤滑一次。惡劣工況（高溫、多塵、高負荷）：縮短至100~200小時或每月一次。方法：通過注油嘴注入潤滑脂，直至舊脂被擠出（清理舊脂避免堵塞）。無注油嘴的聯軸器需拆卸后手動涂抹

QGCA型圓柱形軸孔聯接球面滾子聯軸器是一種結合了漸開線花鍵高精度傳動與球面滾子聯軸器補償能力的復合式聯軸器，適用于需要大扭矩傳遞和角度補償?shù)墓r。關鍵信息：?結構特點??圓柱形軸孔聯接?：采用圓柱形軸孔設計，簡化安裝過程，適用于標準軸徑連接?球面滾子聯軸器?：通過球面滾子結構補償兩軸間的角度偏差（通常允許3°~5°），同時具備徑向和軸向位移補償能力?1。?漸開線花鍵聯接?：采用漸開線齒形設計，實現自動定心功能，齒側均勻受力，抗扭強度較矩形花鍵提升40%以上，且支持軸向滑動調節?。鼓形齒帶制動輪單面齒GCL-II/GBLZ型：適用于與閘瓦式制動器配套的場合。軸孔可根據客戶要求制造。

SWF型整體叉頭十字軸式萬向聯軸器??與SWC系列類似（具體需按型號確認），適用于中大型傳動系統?。?

結構兼容性?：法蘭連接方式與SWP系列通用，便于替換?。?整體叉頭加固?：叉頭與法蘭一體化設計，螺栓連接強度高，抗振動性能優?。?

十字軸軸承?：采用短圓柱滾子或滾針軸承，承載能力突出?。?

密封潤滑?：配備雙層防塵密封，需定期補充2號工業鋰基脂?。?

應用場景??冶金與礦山?：軋機、輸送帶等大扭矩、高負載場景?。?

船舶與工程機械?：適應軸向移動和角度偏差的復雜傳動需求?. 鼓形齒接中間套GCT型：適用于長距離聯接的場合，軸孔可根據客戶要求制造。吉林直銷萬向軸聯軸器型號

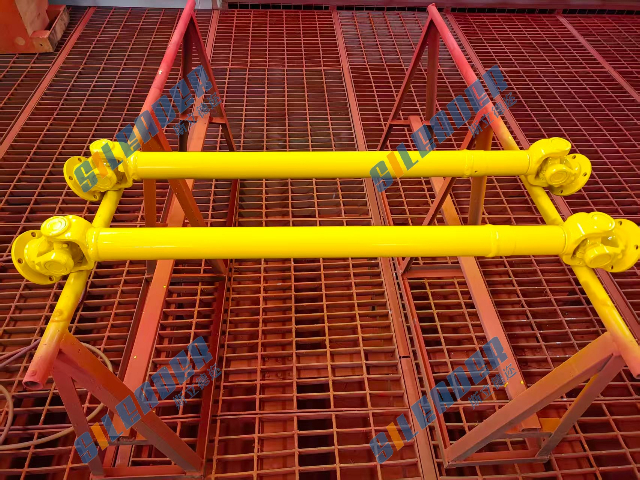

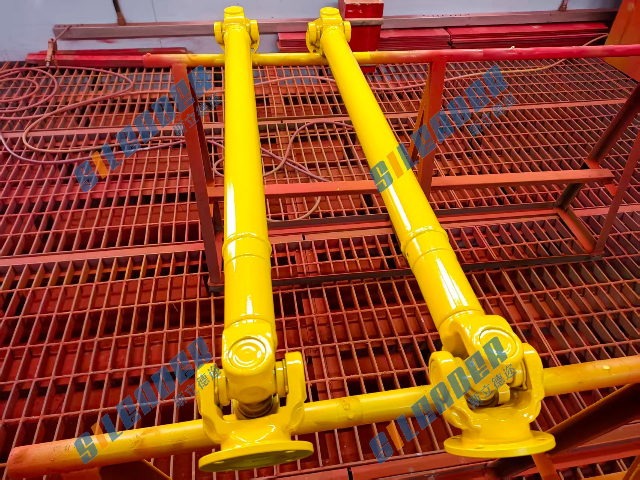

SWC-I型輕型十字軸式萬向聯軸器安裝角度大，轉動慣量小，采用新型接管，保證其抗扭強度，維護率低。廣東直銷萬向軸聯軸器市場

萬向聯軸器的維護和保養是確保其長期穩定運行、延長使用壽命的關鍵。

檢查磨損與損壞十字軸/軸承：檢查是否有銹蝕、裂紋、磨損或游隙過大。異常磨損可能因潤滑不足或?qū)χ胁涣??；ㄦI副：檢查花鍵是否磨損、松動，確?；瑒禹槙场Ｆ渌考簷z查法蘭盤、螺栓等是否有變形、裂紋或腐蝕。對中校準定期檢查：每6個月或設備大修時檢查軸的對中性。允許偏差：角向偏差通?！?°，徑向偏差≤0.1mm/m。工具：使用激光對中儀或百分表提高精度，避免因振動或溫度變化導致的對中失效。 廣東直銷萬向軸聯軸器市場
