一、應用背景：配電網故障隱患重重

在工業生產與居民生活高度依賴電力的當下，輸配電線路故障跳閘問題頻繁發生，給社會帶來諸多不便與較大經濟損失。

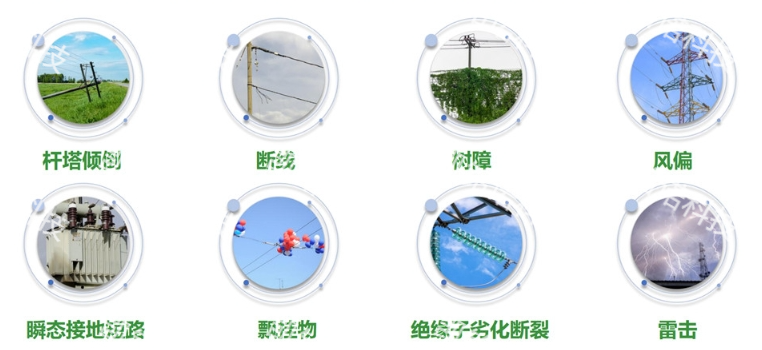

從故障類型來看，桿塔傾倒會使線路失去支撐，直接中斷電力傳輸；斷線則讓電流通路斷裂，造成停電；樹障是指樹木生長過于靠近線路，可能引發短路等故障；風偏會使導線因風力偏離正常位置，導致放電或碰撞；瞬態接地短路會瞬間影響電力系統穩定；飄掛物附著在線路上，易引發絕緣問題；絕緣子劣化斷裂會破壞線路絕緣性能；雷擊更是強大的自然力量，直接沖擊線路，引發故障。

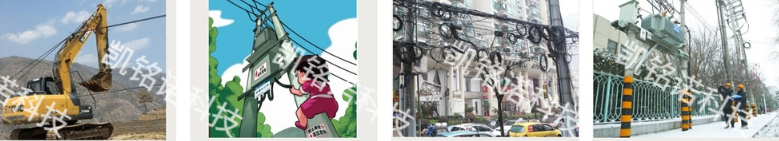

同時，外力破壞也對配電網構成嚴重威脅。配網架空線路的桿塔高度一般在10 - 15米，易受大型機械施工車輛、大型貨車等的破壞。城鎮架空線路主干道、人口密集區，人員攀爬風險高，易致傷亡和線路故障。而且配網架空線路臨近人群，車多人流大，外破因素頻發。更棘手的是，配網故障確認因線路分布廣、環境復雜而耗時冗長，延緩搶修、延長停電，擴大故障影響。架空線路周邊環境錯綜復雜，外力破壞隱患如影隨形，對現場實施實時監測迫在眉睫。

二、基本原理：行波傳輸，光速“探病”

電力線路發生故障后，故障點會產生突變電壓。在這個突變電壓作用下，線路上會產生運動的電壓、電流行波（電磁波）。無論故障性質、嚴重程度、系統接線如何，線路上都會出現故障行波，行波傳輸不受故障類型影響。行波沿著導線向兩端傳輸，傳播速度接近光速。 基于此原理，可通過對行波的監測與分析來確定故障位置等信息。利用行波從故障點傳輸?shù)骄€路兩端監測裝置的時間差等數據，結合線路長度等基礎參數，就能精確計算出故障點距離監測裝置的距離，從而實現故障定位。

三、優勢與實現功能：多維度守護電力安全

（一）優勢功能

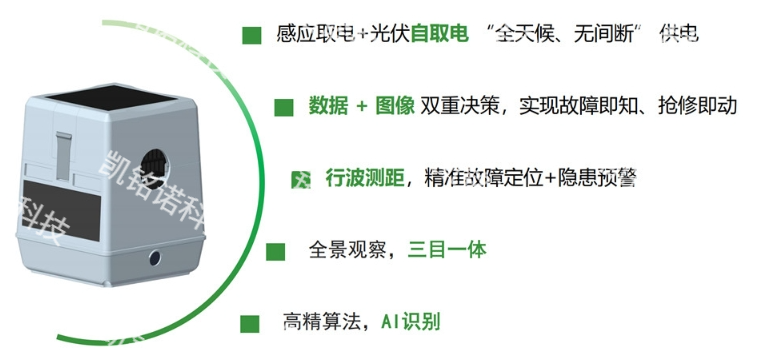

凱銘諾配網視頻在線監測裝置具備諸多亮眼優勢。它采用感應取電 + 光伏自取電的方式，實現“全天候、無間斷”供電，確保在各種環境與天氣條件下，裝置都能穩定運行，持續監測線路狀況。 在故障判斷與處理上，裝置結合數據 + 圖像雙重決策，能夠?qū)崿F(xiàn)故障即知、搶修即動，明顯縮短故障響應時間。借助行波測距技術，可精確進行故障定位 + 隱患預警，提前發現潛在問題并鎖定故障位置。同時，裝置支持全景觀察，三目一體，能全覆蓋掌握線路周邊情況。還有高精算法與AI識別加持，讓故障識別與分析更加智能、精確。

（二）實現功能

1.故障選線

比較同一母線上線路初始行波電流幅值和極性，幅值至大并與其它線路極性相反的線路即為故障線路。適用于變電站、配電所（室）、開閉所、環網柜、箱變、分支箱等場景，快速篩選出故障線路，為后續處理指明方向。

2.區段定位

通過合理部署故障監測終端，將電力線路劃分為若干區段。比較兩個相鄰監測終端感受到的初始行波電流極性確定故障區段，縮小故障范圍，提高排查效率。

3.精確定位

采用雙端行波測距原理，通過測量故障行波經過相鄰終端的時間差，并結合線路基礎參數，準確計算故障位置，可實現各類短路故障和接地故障的精確定位，讓故障點無所遁形。

4.故障預警

通過對早期瞬時性故障進行在線監測和特征分析（穩態、暫態、行波等），提前針對線路“漸發性”的異常放電現象（如金具放電、絕緣子污穢、樹木超高等）進行監測預警并定位，及時通知運維人員現場排查，將故障消滅在萌芽狀態。

四、工作流程：智能高效的故障處理閉環

（一）故障定位工作流程

當故障發生時，裝置通過傳感器采集相應的故障信號，包括工頻電流/電壓信號，暫態電流信號，行波電流信號。隨后，利用101安全協議接入自動化配電平臺去完成數據上傳。接著，借助人工智能深度學習算法診斷并輸出故障診斷結果，精確定位故障位置。之后，根據定位位置，近的監測裝置自動拍照和錄視頻，上傳至后臺。收到提醒后，工作人員可通過平臺查看工頻電流故障波形，暫態電流故障波形，故障點附近圖片和視頻以及故障判斷結果。之后，根據系統數據，直接指派維修內容和工作人員，減少現場確認時間，快速開展故障維修。

（二）視頻監測工作流程

在視頻監測方面，裝置白天每30分鐘自動巡檢，夜間切換紅外模式監測導線覆冰、放電現象；遇暴雨、大霧等惡劣天氣，自動啟動圖像增強算法，減少畫面模糊；當檢測到線路振動（如強風導致），觸發攝像頭防抖功能，確保監測清晰度。

邊緣計算單元會針對架空線路典型隱患優化算法，識別導線斷股、絕緣子污穢/破損、樹障及異物纏繞，實時標記異常區域并計算風險等級（如“樹障距離導線<0.5米，風險等級高”）。發現異常時，裝置通過4G無線通信將壓縮后的視頻片段、異常坐標（結合GPS定位）上傳云端平臺。平臺結合架空線路拓?fù)鋱D確認異常位置，調取歷史監測數據輔助研判；附帶裝置拍攝的多角度特寫畫面，進而開展定向預警數據傳輸，之后進行協同核驗派單處置，讓線路隱患得到及時處理。 凱銘諾配網視頻在線監測裝置，憑借其先進的技術與完善的功能流程，成為守護配電網安全穩定運行的智能衛士，為電力系統的可靠供電提供有力保障。
