看見壓力的形狀丨汽車密封性能檢測的數智化躍遷

來源：發布時間：2025-10-16

一輛汽車的駕乘體驗往往在坐入座艙、關上車門的那一刻便被定下了基調。汽車密封性能雖屬非結構性功能部件，但其作用之深遠，幾乎涉及整車的密閉性、NVH控制、防塵與防水，以及整車舒適性乃至乘員健康安全。我們往往只看到了密封結果的好壞，卻忽略了在密封設計背后，那些工程師如何在精度與彈性、均勻與復雜的壓力分布間做出的種種妥協與突破。

在傳統質檢與設計流程中，密封條接觸面的壓力分布檢測一直是難以下口的硬骨頭。它隱匿于結構之間，不易可視、不便量化，往往依賴經驗與反復試驗，*能事后補救卻難以預見性優化。

圖片源自@AutoHYdesign

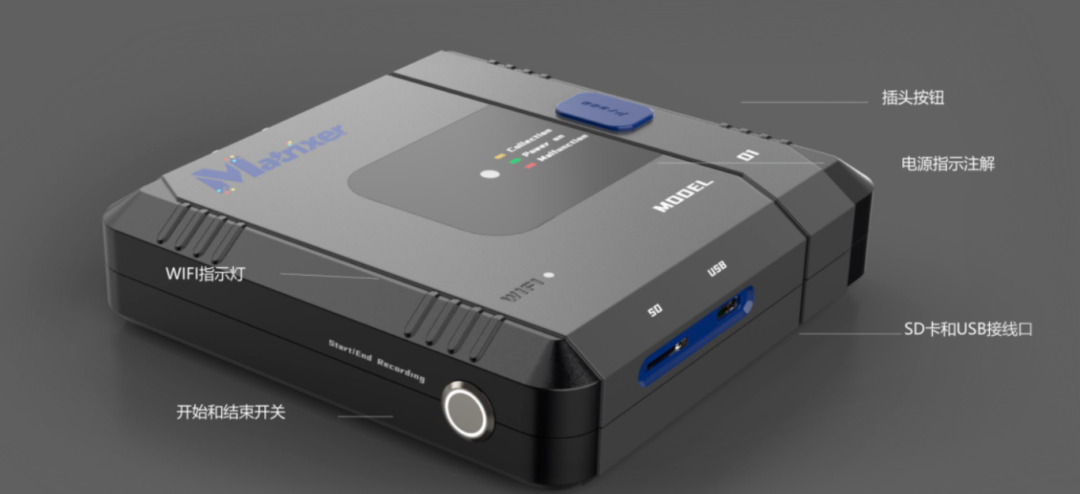

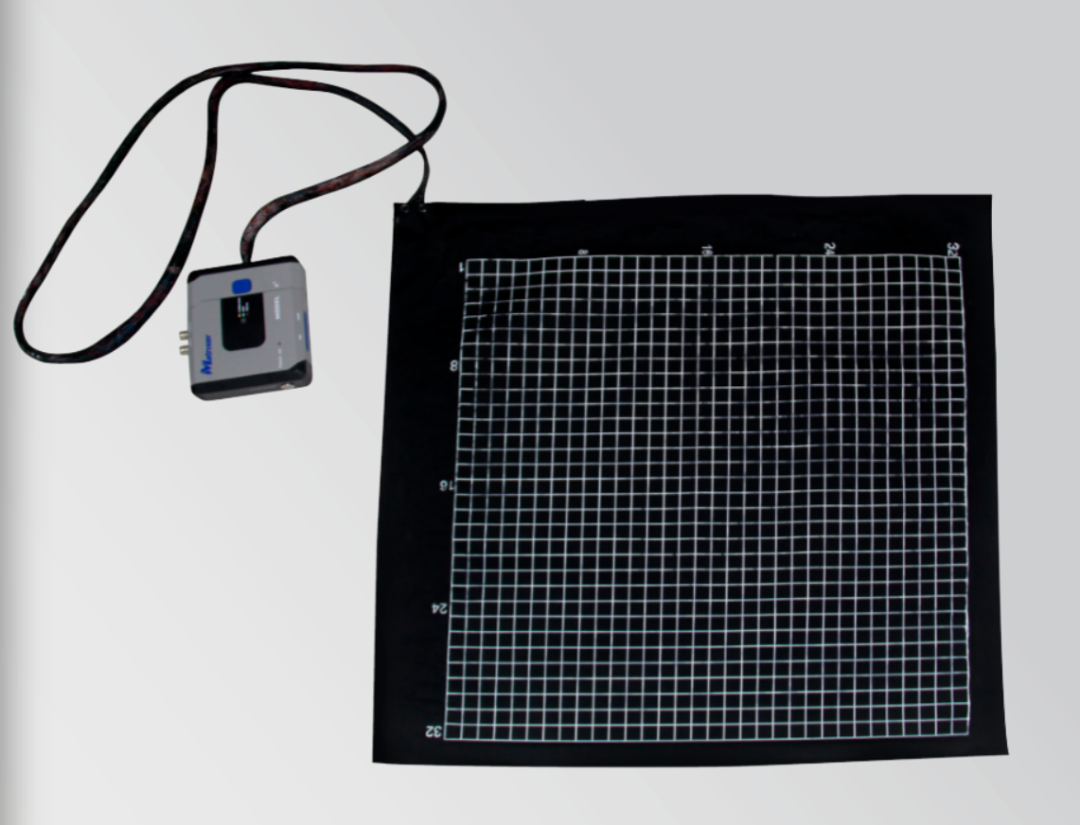

PressureFilms柔性壓力分布測試系統可通過無線網絡或有線網絡實時傳輸每個壓力傳感點的壓力值,接觸面積等數據,并計算整張傳感器的平均壓力值、*大壓力值和*小壓力值。

不*讓密封縫隙中的壓力輪廓變得可視、可量、可追溯，更打通了從設計驗證、生產質檢、耐久壽命監測到實驗流程簡化的全鏈條，為汽車行業的密封件工程打開了一扇通往數字化、可視化、智能化的技術窗口。

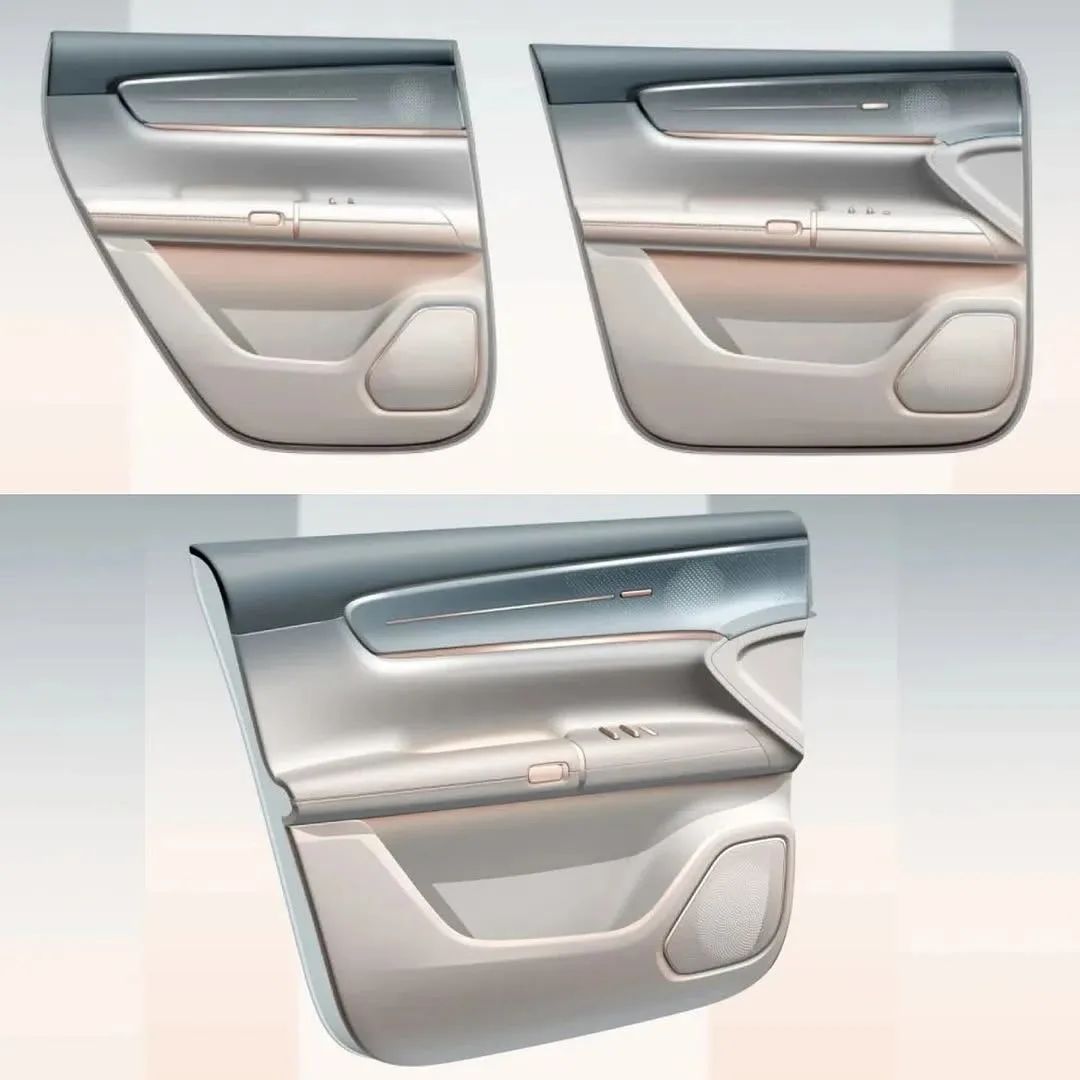

車門、側圍、門框、密封條——這些零部件構成了整車密封系統的物理邊界，但在這些部件的幾何模型中，壓力的真實分布、應力回彈、材料貼合率等關鍵影響數據卻難以被充分量化。設計往往依賴標準模板+經驗調整，經過多輪樣車試制、反饋、修改，才能摸索出一個“相對滿意”的密封結構。

PressureFilms柔性壓力分布測試系統的引入，改變了這種摸黑前行的狀態。設計初期，即可通過該系統模擬密封接觸面的受壓狀態，以真實結構件進行接觸實驗，**量化每一段密封條在閉合狀態下的單位面積壓力，繪制出完整的壓力分布圖譜。

這種信息的獲得，首先對設計預見性提供了技術支撐，即設計人員可以在不依賴整車實驗的前提下，得知某一密封結構是否存在接觸死角、壓力過高導致局部變形、或者壓力過低導致密封不嚴的問題，從而直接優化幾何結構、材料選型或安裝方式。

此外，PressureFilms壓力分布測試系統的量程可定制，尺寸也可定制，能夠檢測極小區域內的壓力波動，這種能力使得設計過程中的虛擬迭代向物理驗證靠近，真正實現了從圖紙設計到壓力映射的可視化躍遷。

特別在新能源汽車平臺普及后，整車輕量化對密封條提出更高要求，PressureFilms壓力分布測試系統可針對不同斷面、彈性模量密封條在邊框結構上的壓力貼合差異給出精細建議，協助設計迭代更快、更穩、更科學。

一旦密封條從設計進入量產，過程質檢成為品質穩定的重中之重。而現實中，即使圖紙參數與試制樣車完美符合，實際批量生產中也極易因模具磨損、安裝偏差、材料老化等細節偏移而導致密封性能下降。傳統質檢方式多依賴靜態外觀檢查與功能性測試，如淋雨實驗、車內聲壓檢測、風洞測試等，這些手段固然重要，但一旦發現問題，往往已經到了成品階段，不*檢測周期長、成本高，還無法準確定位哪里出了問題。

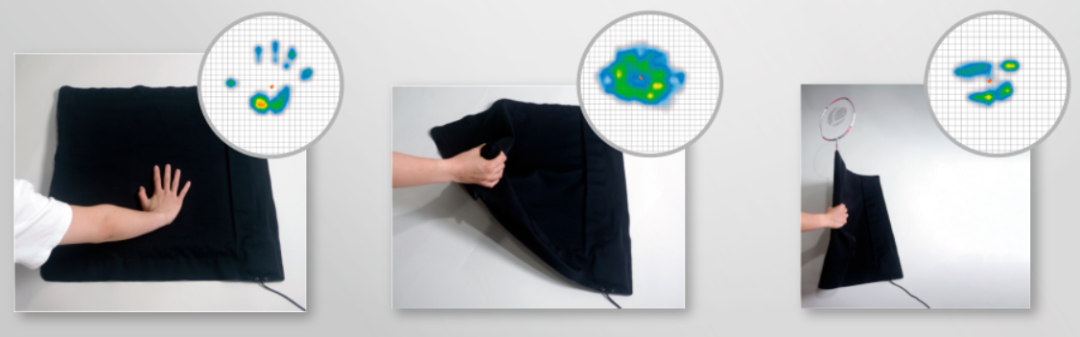

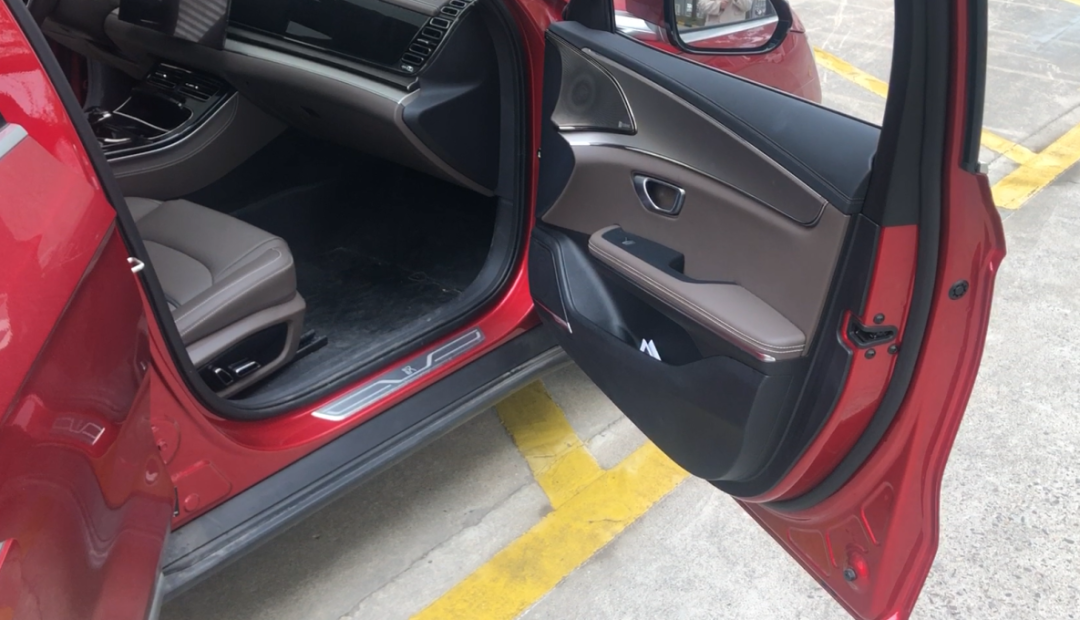

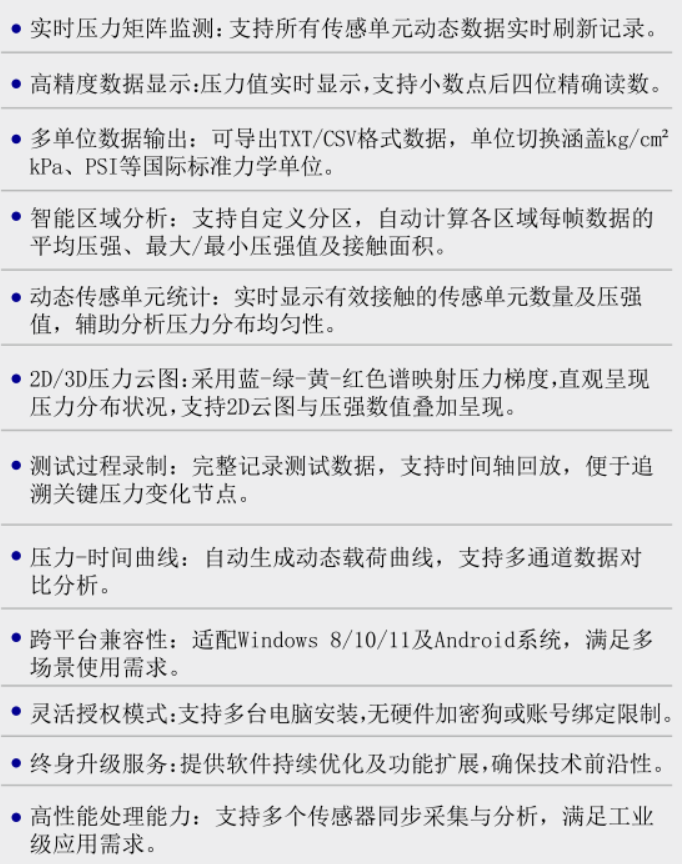

除了前期設計環節外，PressureFilms柔性壓力分布測試系統還可以適配質檢過程的需求。在裝配車間或樣車檢測環節，只需將PressureFilms柔性壓力分布測試系統貼合于車門與車身接觸面之間，閉合車門，即可獲得每一段密封條與車體的壓力分布實測數據。系統將生成2D/3D壓力云圖，標注壓力范圍區間，一旦出現過壓、漏壓壓差過大等區域，系統將通過不同顏色警示，極大提升了質檢效率。

更為關鍵的是，這種數據是物理接觸實測數據，具有極高可信度。長期運行中，PressureFilms測試數據可與質量追溯系統打通，實現每一輛車、每一個車門的密封數據歸檔，建立個性化密封檔案，既能用于品控，又為后期售后與失效分析提供重要依據。這種數據驅動的品控模式，為汽車工業向“零缺陷制造”邁進提供了切實抓手。

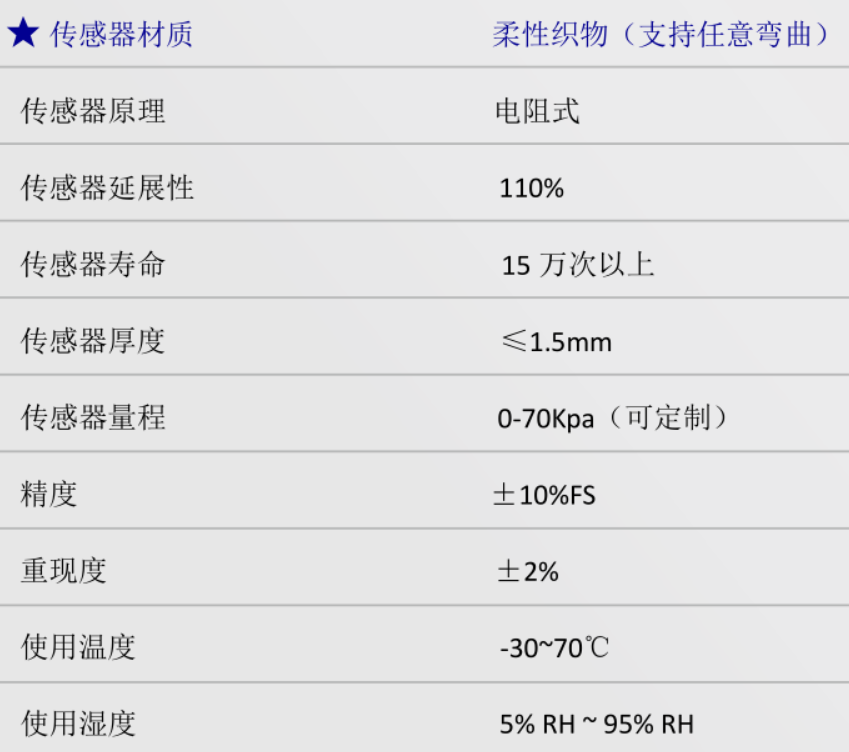

PressureFilms系統可在-30℃~70℃的使用溫度、5%RH~95%RH的使用濕度環境下工作，可配合在實驗過程中模擬濕熱、高寒等極端工況下的密封壓力分布變化，輔助完成加速老化實驗的數據監測。

無論是整車廠在研發階段的材料耐久性研究，還是供應商在出廠前的批次穩定性測試，PressureFilms都能提供連續可追蹤的物理數據支持，幫助構建預測性維護而非應急修復的工程新范式。

在自動化裝配中，PressureFilms亦可配合機器人系統進行對位誤差識別。密封條裝配過程中，任何因工人誤放、夾持偏差或膠條扭曲導致的局部壓強不均，都能在閉合檢測后被**識別，從而及時修正機器人路徑，或將裝配結果反饋至協作平臺進行裝配精度優化。這一能力的實現，不*提升了密封性能，更將裝配環節的柔性管控提升至一個全新高度。
