AI360全景影像系統網口輸出集成無線遙控技術：原理、定制方案與工程應用全解析

在工業4.0與"雙碳"戰略驅動下，自動駕駛電動挖掘機正成為工程建設、礦山開采等領域的智能化轉型核X裝備。AI360全景影像系統通過網口（ONVIF）標準化傳輸與無線遙控技術的深度融合，構建了"環境全感知-指令低延遲-作業高精度"的無人化作業體系。從核X原理、定制化方案到工程適配場景進行系統性闡述，為行業提供可落地的技術參考。

一、技術原理：網口傳輸與無線遙控的協同架構

1.1 三層閉環系統架構設計

AI360全景影像系統采用"感知-傳輸-控制"深度協同的分層架構，解決傳統工程機械視野盲區大、遠程操控延遲高、復雜環境適應性弱等痛點：

關鍵技術突破點：

全透明拼接算法：通過圖像畸變校正、特征點匹配和動態融合技術，實現360°無死角環視影像（水平視場角190°×4路，垂直視場角120°），拼接縫誤差≤1個像素

低延遲傳輸協議：采用H.265+智能預編碼技術，在2Mbps帶寬下實現1080P@30fps視頻傳輸，端到端延遲控制在150ms內（5G網絡環境）

多模態數據融合：通過卡爾曼濾波融合視覺與雷達數據，在雨霧、強光等惡劣天氣下仍保持98%以上的障礙物識別準確率

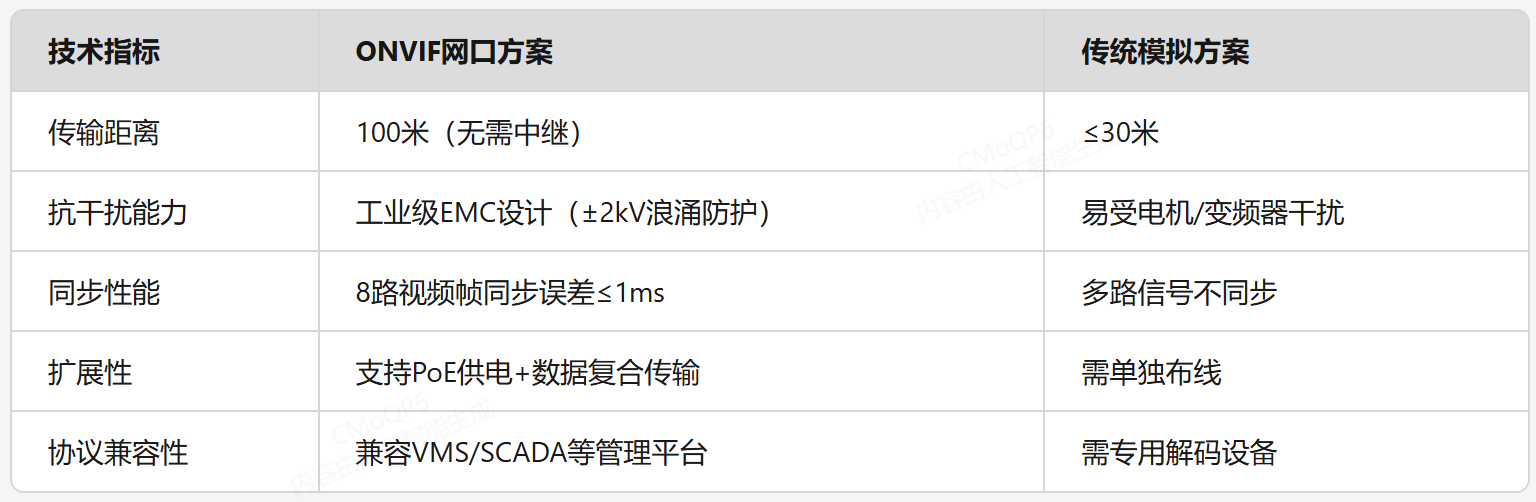

1.2 ONVIF網口傳輸?shù)募夹g(shù)優勢作為系統的"神經網絡"，符合ONVIF協議的千兆網口傳輸模塊相比傳統模擬信號/USB傳輸具有明顯優勢：

工程化設計要點：

采用工業級RJ45接口（M12圓形連接器），防護等級達IP67，適應-40℃~+85℃工作環境

支持IEEE 802.3af PoE標準，單口供電功率30W，減少挖掘機艙內布線復雜度

內置網絡診斷工具，可實時監測丟包率、帶寬占用率，支持遠程OTA升級

二、無線遙控系統的核X技術實現

2.1 雙向數據鏈路構建

系統采用"4G/5G公網+本地WiFi備份"的雙鏈路設計，確保在偏遠礦區、隧道等復雜場景下的通信可靠性：

上行鏈路（設備→控制端）：

主通道：5G SA模式（理論速率2Gbps），傳輸全景視頻流（8Mbps）、設備狀態數據（115200bps）

備份通道：IEEE 802.11ac WiFi 6（5.8GHz頻段），傳輸關鍵控制指令

數據加密：采用ECC橢圓曲線加密算法，防止控制指令被篡改

下行鏈路（控制端→設備）：

控制指令集：包含32路模擬量（操縱桿行程）+16路開關量（燈光/喇叭等）

傳輸協議：自定義CANoe擴展協議，指令刷新頻率100Hz

優先級調度：將鏟斗姿態控制指令設為比較高優先級（QoS DSCP標記EF）

2.2 遠程操控終端技術特性

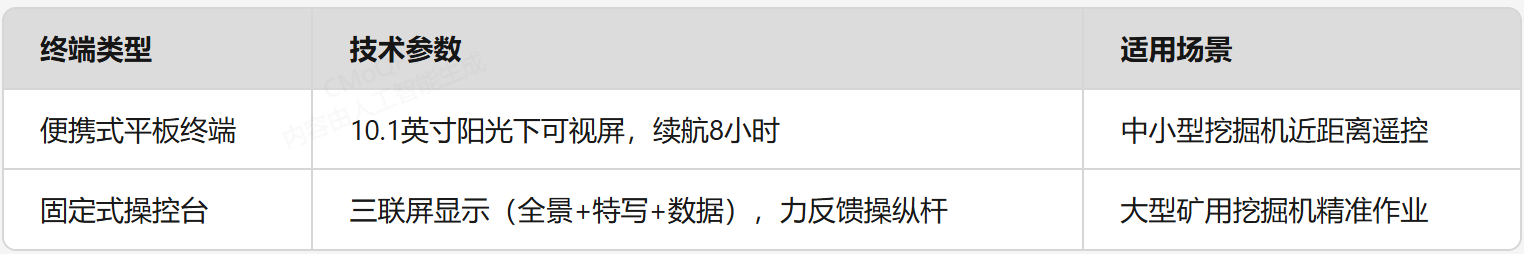

根據作業場景需求，可配置兩類操控終端：

力反饋技術：通過采集液壓系統壓力傳感器數據，在操控桿端模擬不同土壤硬度的反饋力，實現"遠程如親臨"的操作手感（力反饋分辨率0.5N，響應時間<20ms）

三、定制化方案設計：從硬件到算法的深度適配

3.1 硬件模塊化定制選項

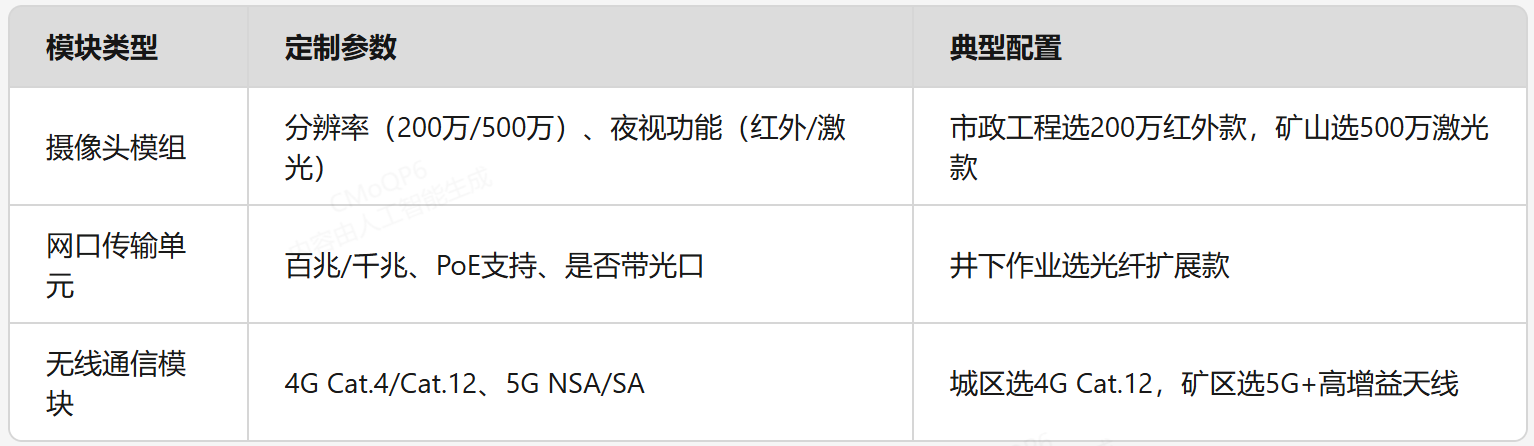

針對不同噸位挖掘機（1.5T~70T）的安裝空間和作業需求，系統提供靈活的模塊化配置：

特種車定制案例：

隧道挖掘機：采用超廣角（220°）防霧攝像頭+紅外補光，配合加熱除霧玻璃，解決隧道內光照不均問題

港口抓料機：定制耐腐蝕攝像頭外殼（316不銹鋼材質），適應鹽霧環境（5000小時鹽霧測試無腐蝕）

3.2 算法G能定制開發

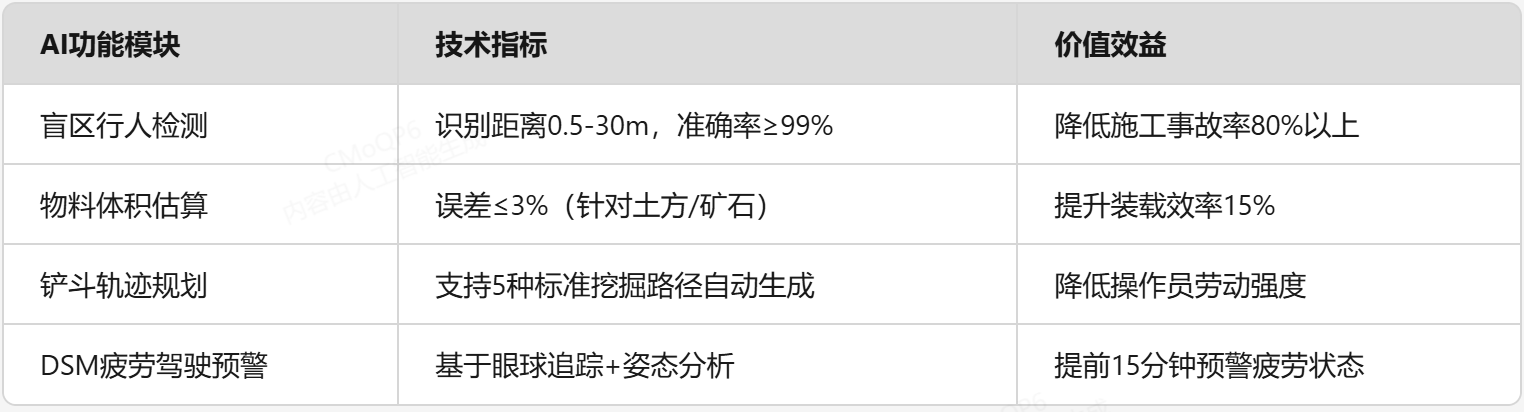

基于客戶需求，可集成以下AI增強功能（采用NVIDIA Jetson TX2邊緣計算平臺）：

四、工程適配場景與技術優勢

4.1 典型應用場景技術適配

AI360系統在不同場景展現出差異化技術優勢：

場景1：露天礦山高危作業

核X痛點：爆破后二次塌方風險、粉塵大視野差、設備噸位大（30T以上）操作精度要求高

技術適配：

采用8路500萬像素?cái)z像頭+16線激光雷達，實現200米范圍三維環境建模

5G+MEC邊緣節點部署，將控制延遲壓縮至80ms內

搭載礦用隔爆型外殼（Ex d IIC T6 Gb），通過煤安認證

應用效果：某鐵礦項目實現3臺挖機遠程操控，作業人員撤離至3公里外安全區，年減少安全事故損失超200萬元

場景2：市政工程狹小空間作業

核X痛點：城市管網改造中地下空間狹窄（2m×2m）、周邊管線密集易損壞

技術適配：

定制180°超廣角微型攝X頭（直徑45mm），安裝于鏟斗臂根部

開發"透S模式"算法，通過多視角融合消除鏟斗對視野的遮擋

配置平板便攜式操控終端，支持單人背負式移動作業

應用效果：深圳某管網改造項目將地下管道開挖精度提升至±5cm，避免3起管線破損事故

場景3：水利工程夜間施工

核X痛點：汛期搶工期需24小時作業、水面反光影響視覺判斷

技術適配：

采用星光級低照度攝像頭（0.001lux）+激光補光燈（射程100m）

開發水面波紋抑制算法，提升夜間圖像清晰度300%

配置雙電池冗余供電系統，確保連續工作12小時

應用效果：長江某堤防加固工程將夜間作業效率提升至白天的85%，提前15天完成防汛節點

4.2 綜合技術優勢對比

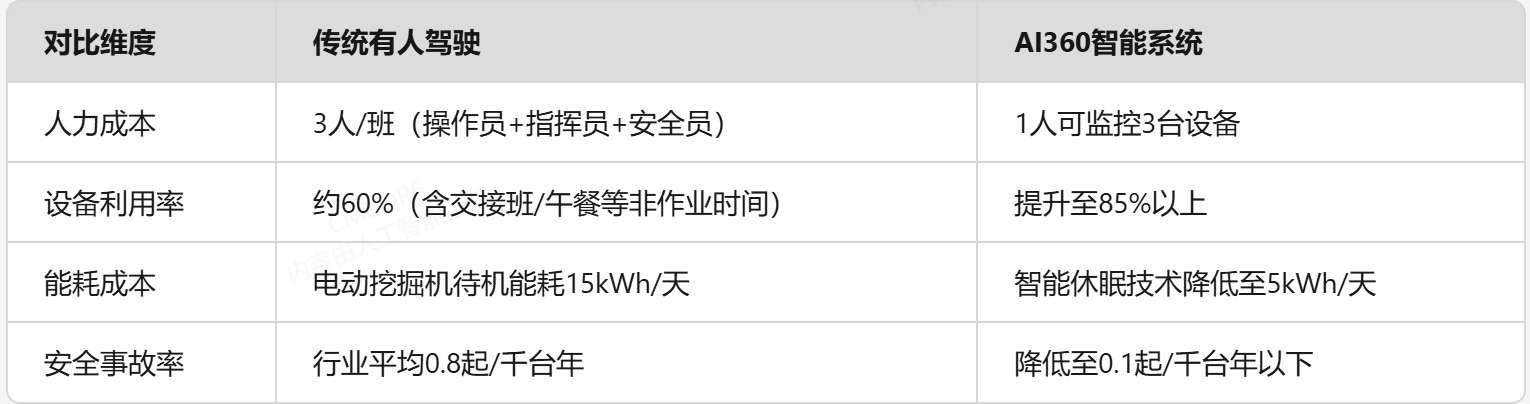

與傳統作業模式相比，AI360網口+無線遙控系統展現出明顯的經濟與社會效益：

五、實施建議與未來趨勢

5.1 工程實施關鍵注意事項

網絡環境評估：

遠程作業前需進行場強測試，確保5G信號覆蓋≥-90dBm，弱場區域需部署微基站

核X控制指令采用UDP+前向糾錯編碼（FEC），確保丟包率≤1%時仍可正常解碼

設備安裝規范：

攝像頭安裝需進行激光標定，確保拼接誤差≤0.5°

網口接頭需做防水處理（采用熱縮管+防水膠雙重防護），電纜固定間隔≤50cm

人員培訓體系：

操作員需通過"虛擬仿真+真機實操"雙認證，考核重點包括緊急故障處理（如通信中斷應急操作）

5.2 技術發展趨勢

隨著5G-A、AI大模型等技術成熟，系統將向以下方向演進：

傳輸技術：6G預研技術（如太赫茲通信）將實現10Gbps級傳輸，支持8K全景視頻+全息影像遠程操控

AI決策：基于礦山數字孿生的自主作業系統，可實現多機協同無人化集群作業

能源優化：結合光伏充電與AI能耗預測，電動挖掘機續航時間將突破8小時（當前行業平均5小時）

結語

AI360全景影像系統通過網口標準化傳輸與無線遙控技術的深度融合，不僅解決了工程機械"看得清、控得準、用得安"的核X訴求，更推動行業向"少人化-無人化-智能化"轉型。隨著廣州精拓電子等企業在硬件模塊化、算法開源化、協議標準化方面的持續投入，該技術正從高端定制走向規模化應用。對于工程企業而言，選擇具備ONVIF協議兼容性、支持多傳感器擴展、通過工業級認證的成熟方案，將是降低實施風險、快速實現價值回報的關鍵。
